WAT-IO&ADC 실험 키트

설명 조회 수 7130 추천 수 0 2012.06.07 13:53:34
구매하기 : http://kit128.com/goods/view?no=36



다운로드


매뉴얼:  WAT-IO_ADC매뉴얼.pdf

펌웨어http://whiteat.com/bPDS_AVR/57204

윈도우 프로그램(MFC 6.0):실행파일.EXE

윈도우 프로그램(C# 2008): 실행파일.EXE
(
실행파일의 소스코드는 제품과 함께 제공됩니다.)










WAT-IO&ADC 모듈은 AVR, Cortex-M3, PIC 등의 MCU와 10P Flat 케이블을 연결하여 Input/Output을 실험할 수 있는 모듈입니다. FND, LED, BUZZER 을 제어할 수 있으며 가변저항, CDS(빛의 밝기), 딥 스위치, 로터리 스위치의 값을 읽을 수 있는 제품입니다.

특징

항목

내용

FND

4 digit

LED

8 port

BUZZER

1 port (5V)

가변저항

5K

CDS

CDS

딥 스위치

8 channel

로터리 스위치

10R

크기

85 mm x 85 mm

인터페이스

Digital Input/Output



구조

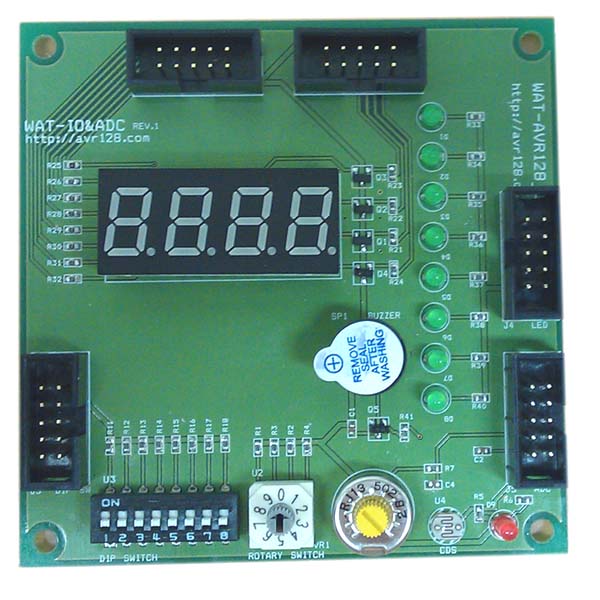

외형





회로도





외부 인터페이스


커넥터


번호

핀명

설명

1

D0

DATA (bit 0)

2

D1

DATA (bit 1)

3

D2

DATA (bit 2)

4

D3

DATA (bit 3)

5

D4

DATA (bit 4)

6

D5

DATA (bit 5)

7

D6

DATA (bit 6)

8

D7

DATA (bit 7)

9

VCC

전원 ( DC 5V)

10

GND

그라운드

< FND DATA >



번호

핀명

설명

1

RO0

로터리 스위치 핀 0

2

RO1

로터리 스위치 핀 1

3

RO2

로터리 스위치 핀 2

4

RO3

로터리 스위치 핀 3

5

FND0

FND 0 선택 핀

6

FND1

FND 1 선택 핀

7

FND2

FND 2 선택 핀

8

FND3

FND 3 선택 핀

9

VCC

전원 ( DC 5V)

10

GND

그라운드

< FND SELECT, ROTARY SWITCH >



번호

핀명

설명

1

LED0

LED 0 제어 핀

2

LED1

LED 1 제어 핀

3

LED2

LED 2 제어 핀

4

LED3

LED 3 제어 핀

5

LED4

LED 4 제어 핀

6

LED5

LED 5 제어 핀

7

LED6

LED 6 제어 핀

8

LED7

LED 7 제어 핀

9

VCC

전원 ( DC 5V)

10

GND

그라운드

< LED >



번호

핀명

설명

1

AVCC

ADC 컨버터용 전압

2

AREF

ADC 컨버터용 기준 전압

3

CDS

CDS 센서 연결 핀

4

VR

가변저항 연결 핀

5

6

7

8

BUZ

부저 연결 핀

9

VCC

전원 ( DC 5V)

10

GND

그라운드

< ADC >



번호

핀명

설명

1

DIP0

딥스위치 1번 핀

2

DIP1

딥스위치 2번 핀

3

DIP2

딥스위치 3번 핀

4

DIP3

딥스위치 4번 핀

5

DIP4

딥스위치 5번 핀

6

DIP5

딥스위치 6번 핀

7

DIP6

딥스위치 7번 핀

8

DIP7

딥스위치 8번 핀

9

VCC

전원 ( DC 5V)

10

GND

그라운드

< DIP SWITCH >
















ATMEGA128 과 연결하여 컴퓨터에서 모니터링 (VC++ 6.0, MFC 사용)






 < 그림을 클릭하면 자세한 내용을 볼수 있습니다.>







ATMEGA128 과 연결하여 컴퓨터에서 모니터링 (C# 2008 사용)




< 그림을 클릭하면 자세한 내용을 볼수 있습니다.>
