powerpcb 를 사용하는데, orcad 에서 생성한 넷리스트를 사용하려고 할 때

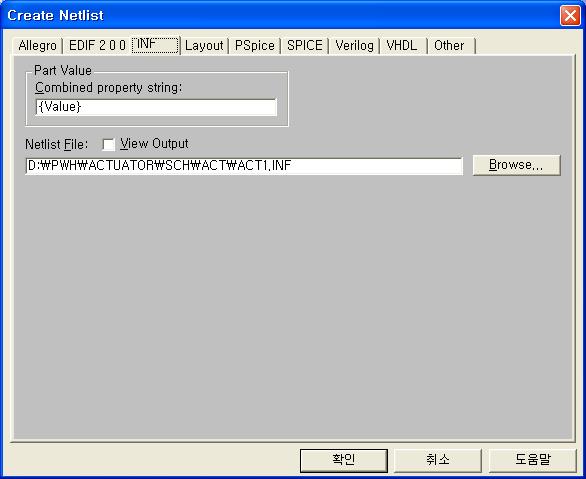

위의 화면에서 other로 가신다음 거기서 format PADSPCB.DLL을 선택하시고,

경로 설정후 netlist의 확장자를 asc로 바꾸어주고 난후

만들면 됩니다.

PADS에서는 import로 불러오시면 되고 ... 버젼마다 다를지는 모르겠습니다만



제가 사용하는 ORCAD버젼은 9.1 입니다
