WAT-AVR128 모듈과 WAT-GLCD 모듈을 연결하여
128x64 배열의 Graphics LCD (모델명: GS-GB1286433YFYJ-C/R )를 제어해 보겠습니다.
LCD 의 데이터 선은 ATMEGA128의 PORTB 에 연결하고, 컨트롤 선은 PORTC를 사용합니다.
VR1의 5K 가변 저항은 Graphics LCD의 백라이트 밝기를 조절할 수 있습니다.

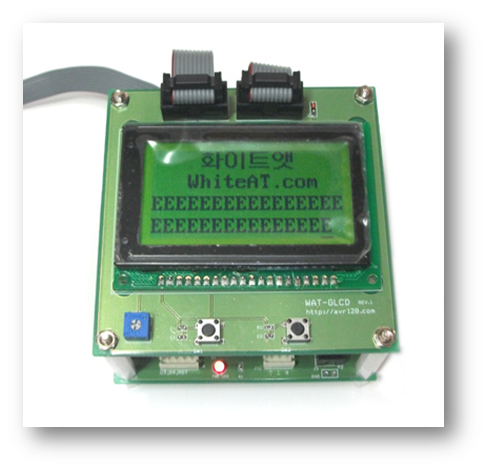

그래픽 LCD 에 우측 그림처럼 출력하고 3번째 줄부터는 영문'E'를 계속 출력하는 예제입니다. 이때 현재 위치에 커서를 표시해야 합니다. |
화이트앳 WhiteAT.com |
주요 코드
main.c 일부
/*
필요한보드 1. WAT-AVR128 (모듈) 2. WAT-AVR128 EXT (확장보드) 3. WAT-GLCD (모노그래픽LCD) 기능 그래픽LCD 에커서있는영문을표시한다. http://whiteat.com -> 업체홈페이지 http://avr128.com -> ATMEGA128 자료실
최종수정일: 2011-10-30 */ #include <avr/io.h> #include "WAT128.h" int main() { GLCD_Init(); GLCD_ShowCursor(1); // 커서를보이게하자 GLCD_String(0,0," 화이트앳 "); GLCD_String(1,0," WhiteAT.com "); while(1) { // 약200ms 마다'E' 출력 GLCD_English('E',0); DelayMS(200); } }
|
다운로드
매뉴얼: WAT-GLCD.pdf
펌웨어: EX_02_03.zip
