프로그램 설치
먼저 WAT-ISP79 드라이버를 설치해야 해야 eXtreme Burner 를 사용할 수 있습니다.
eXtreme Burner – AVR 설치 프로그램을 다운로드 합니다.

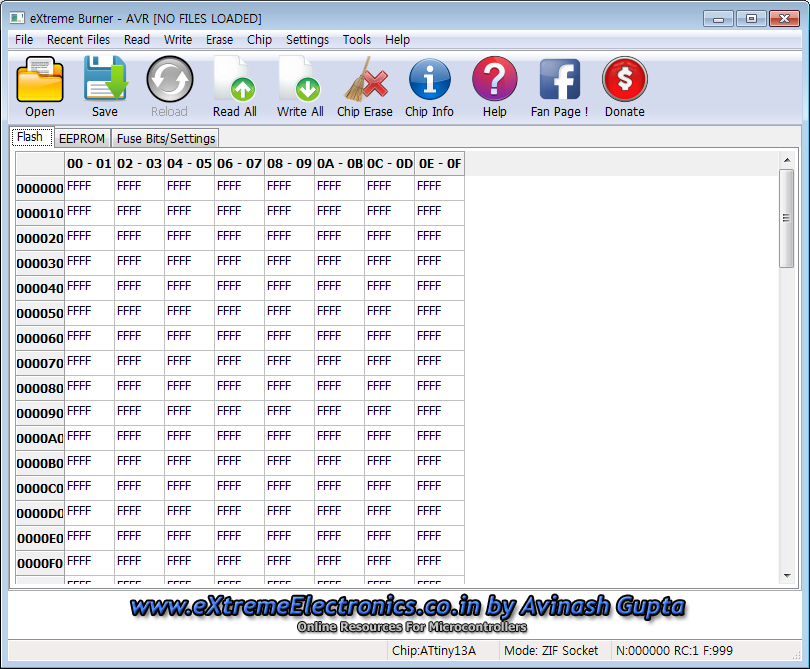

설치가 완료되면 eXtreme Burner 를 실행합니다.

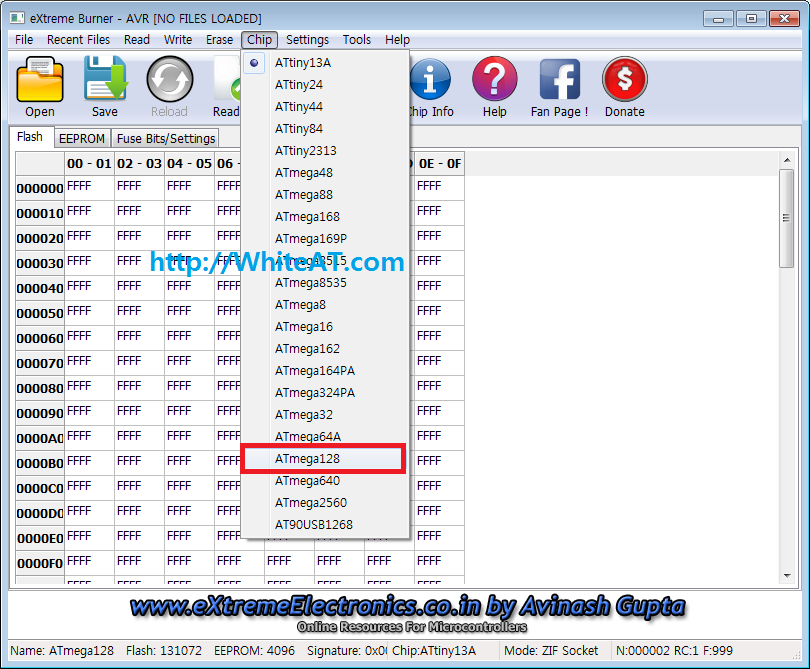

디바이스 선택
라이팅 할 디바이스를 선택해야 합니다.
헥사파일 선택
먼저 Open 을 눌러 라이팅할 헥사파일을 선택합니다.
파일 라이팅
Write All 로 라이팅을 시작합니다.

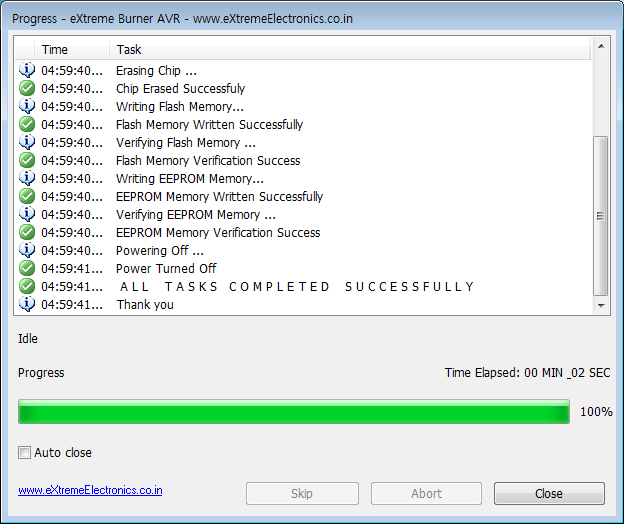

라이팅이 완료되었습니다.
원하는 동작을 하는 지 확인해 봅니다.

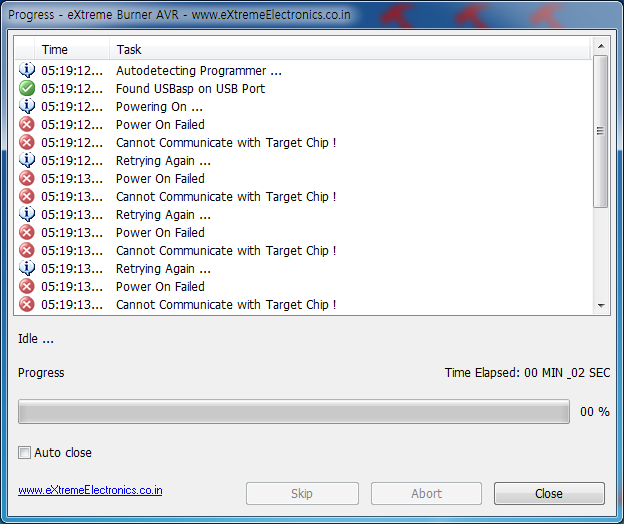

에러 발생시
새로운 MCU 사용시(처음 FUSE 설정시)
새로운 MCU 사용시 SCK 속도가 맞지 않아 라이팅이 실패할 수 있습니다.
이럴 경우 SCK 속도를 낮추면 라이팅을 성공할 수 있습니다.
avrdude.exe 파일을 사용할 폴더에 다운로드 한후 아래와 같은 형식으로 입력합니다.
마지막 숫자를 1 부터 50까지 올려 가며 최적의 속도를 찾습니다.
(만일 cmd.exe 창 열기 힘드신 경우 함께 첨부된 avrdude.bat 파일을 적당히 수정하여 실행하셔도 됩니다.)

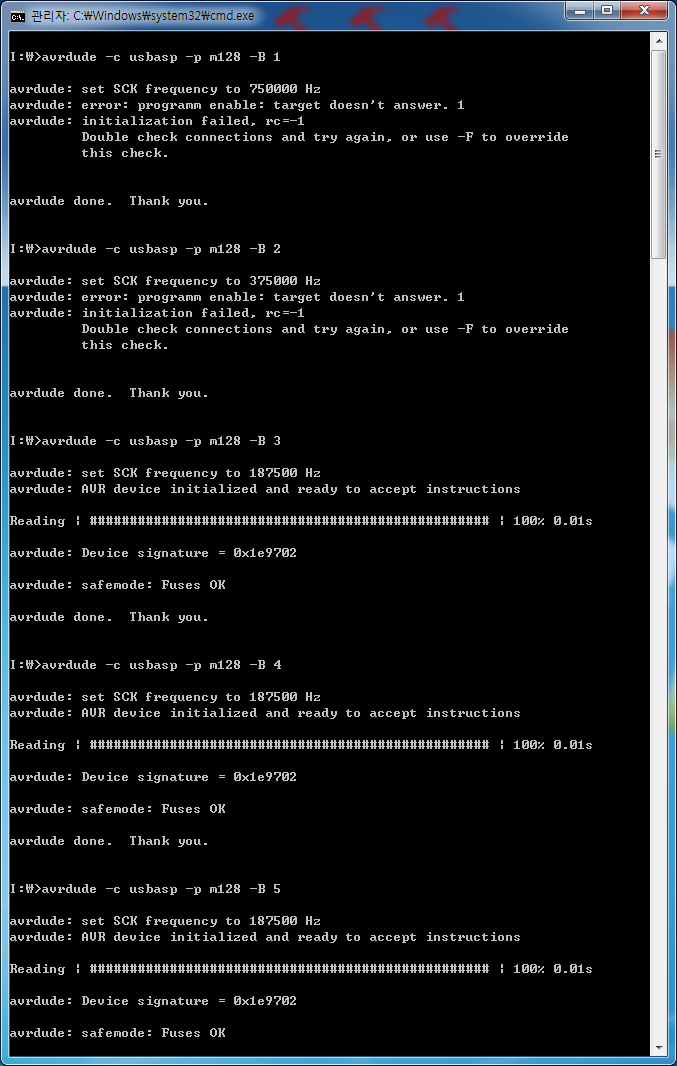

- I:\>avrdude -c usbasp -p m128 -B 1
I:\>avrdude -c usbasp -p m128 -B 2
I:\>avrdude -c usbasp -p m128 -B 3
I:\>avrdude -c usbasp -p m128 -B 50
최적의 속도를 찾게 된다면 Reading 상태가 100% 까지 나타나며
USBAsp 보드에 자동으로 세팅이 됩니다.
아래 예는 3으로 설정되었으며 SCK 속도는 187.5Khz 가 됩니다.
