개요

아두이노 보드로 LED ON/OFF를 해 봅니다.

준비

• Arduino IDE

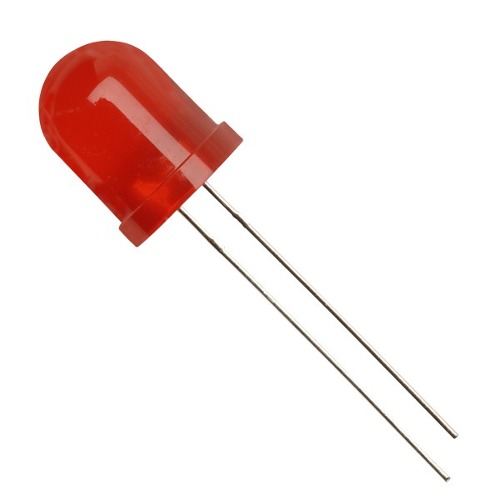

부품 목록

핀 연결



아두이노 소스코드

최신 소스코드는 [파일]=>[예제]=> [WhiteAT] => [PA1_BLINK] 에 있습니다.

  /*

  PA1에 연결된 LED를 1초 간격으로 깜빡이는 예제입니다.

           출처: http://whiteat.com/bArduino

           보드: WAT-128 Arduino

*/

// 프로그램 시작시 초기화 작업

void setup()

{

  // LED에 연결된 PA1 핀을 출력으로 설정

  pinMode(PA1, OUTPUT);

  // 만약 PORTC.4에 연결된 LED를 ON/OFF 하려면 PA1 대신에 PC4를 사용합니다.

}

// 계속 실행할 무한 루프

void loop()

{

  digitalWrite(PA1, HIGH);   // LED OFF, LED는 5V에 1.5K 저항과 연결되어 있어

                                      //  pin 출력이 HIGH일 때 LED 는 OFF 됩니다.

  delay(1000);               // 1초 대기

  digitalWrite(PA1, LOW);    // pin 출력이  LOW 일때 LED 는 ON 됩니다.

  delay(1000);               // 1초 대기

}

결과

1초 간격으로 LED 가 ON/OFF 됩니다.
