제품 소개

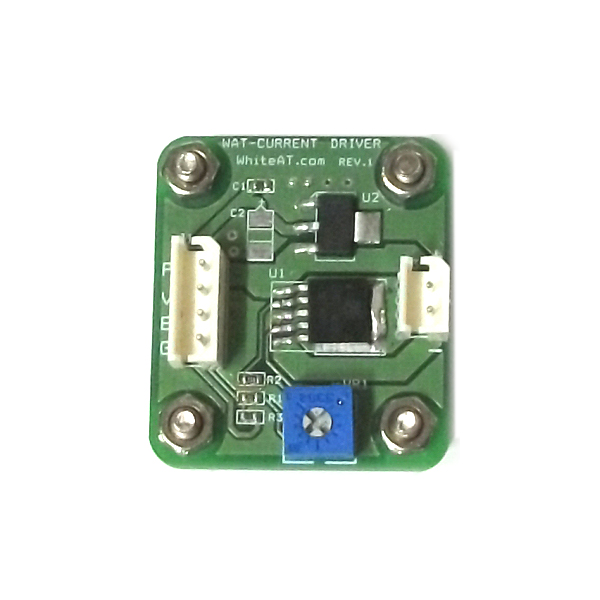

WAT-CURRENT (V1) 모듈은 0 ~ 700mA 사이의 전류를 제어할 수 있는 모듈입니다. 주로 파워 LED 제어에 사용되며 MCU와 연결하여 밝기를 조절할 수 있습니다.



본 제품은 PWM없이 전원만으로 일정하게 전류를 출력하는 독립형과 PWM으로 실시간으로 전류출력량을 변경할 수 있는 PWM 형으로 나눠집니다. 사용하는데 약간의 차이가 있으므로 사용방법을 숙지한 후 사용하시기 바랍니다.





항목

내용

독립형

출력 전류

100 ~ 700mA

최대 입력전압

12V

PWM형

출력 전류

0 ~ 700mA

최대 입력전압

35V

크기

30 mm x 34 mm









구조

















크기

















인터페이스







  1. 커넥터











번호

핀명

설명

1

POWER

LED 전원

2

VCC

VCC (5~12V)

3

PWM

전류 출력 조절

4

GND

그라운드

< INPUT >







번호

핀명

설명

1

OUT+

전류 출력 +

2

OUT-

전류 출력-

< OUTPUT >









  1. 최대 출력전류 설정





가변저항으로 최대 출력전류를 설정할 수 있습니다. 가변저항을 반 시계방향으로 돌리면 최대 출력 전류는 100mA가 되고, 시계방향으로 돌리면 최대 출력 전류는 700mA가 됩니다.



최대 출력 전류는 100mA

최대 출력 전류는 700mA

< 최대 출력전류는 PWM값이 100% 일 때의 전류 크기입니다. >









  1. PWM으로 출력전류 제어(PWM용에만 해당)



출력 전류를 실시간으로 미세하게 조정하려면 PWM으로 제어해야 합니다.
출력 전류 값은 아래와 같이 계산 할 수 있습니다.

출력 전류 = 최대 출력전류 X PWM 듀티비


최대 출력전류를 400mA로 설정했을 때를 예로 든다면
0% PWM 입력시, 0A가 출력되고, (0mA = 400mA x 0)
30% PWM 입력시, 출력 전류는 120mA가 되고, (120mA = 400mA x 0.3)
90% PWM 입력시, 출력 전류는 360mA가 되고. (360mA = 400mA x 0.9)

100% PWM 입력시 출력 전류는 360mA가 됩니다. (400mA = 400mA x 1.0)









파워 LED 제어



  1. 독립형



PWM을 사용하지 않고 전원(5~12V)만으로 파워 LED를 켤 수 있습니다. 단 PWM을 사용하지 않는 경우라면 실시간으로 밝기 조절을 할 수 없습니다.





전원(5~12V)로 파워LED을 켜려면 입력 4개의 핀을 아래와 같이 연결합니다.

절대로 입력 전압이 12V를 넘어서는 안됩니다.



번호

핀명

설명

1

POWER

LED 전원 (전원의 +극)

2

VCC

VCC (전원의 +극)

3

PWM

사용안함

4

GND

그라운드 (전원의 ?극)

  1. PWM형



ATEMGA128의 PWM 듀티비를 변경하여 파워 LED를 정밀하게 제어할 수 있습니다. ATMEGA128와 정 전류 모듈 입력을 아래와 같이 연결합니다. 이때 ATMEGA128 에서 사용하는 전압 5V를 LED 전압으로 사용하게 됩니다.



번호

핀명

설명

1

POWER

ATMEGA128 의 5V에 연결

2

VCC

사용 안함

3

PWM

PIN15 ? PB5/OC1A 에 연결

4

GND

ATMEGA128 그라운드에 연결





최대 출력전압을 100mA로 하고 듀티(duty)를 변경하면 LED 밝기의 변화를 확인 할 수 있습니다. 가변저항을 반 시계방향으로 끝까지 돌리면 최대출력전압이 100mA로 됩니다.

< 듀티비 10% (약 10mA)일 때의 밝기 >



< 듀티비 40% (약 40mA)일 때의 밝기 >



< 듀티비 100% (약 100mA)일 때의 밝기 >


























아래는 ATMEGA128에 연결하여 파워LED 밝기를 조절하는 예제입니다.



/*

    PB5 핀(ATMEGA128의15번핀)으로 PWM을 출력하여

    WAT-CURRENT 모듈에연결된파워LED 밝기를 조절하는예제입니다.



    듀티비가0~100%, 100~0%로계속변경되어

    LED 가밝아졌다가흐려졌다를반복하는예입니다.



    AVRStudio 4.18



*/



#include <avr/io.h>

#include "WAT128.h"





unsigned int iDuty = 0;

BOOL bIncrease = TRUE;



int main()

{



    DDRB = 0xFF;



    TCCR1A = 0x82;

    TCCR1B = 0x13;

    TCCR1C = 0x00;

    ICR1 = 1000;





    while(1)

    {

         OCR1A = iDuty;



        if(bIncrease)

            iDuty++;

        else

            iDuty--;



        if(iDuty>= ICR1)

        {

            bIncrease = 0;

        }

        if(iDuty== 0)

        {

            bIncrease = 1;

        }



        DelayMS(1);



    }

}
